Virksomhedens introduktion
Hubei Qixing Jingchuang Intelligent Equipment Co., Ltd. er en højteknologisk virksomhed, der er specialiseret i fremstilling af intelligente præcision CNC-maskiner. Finansieret af Hubei Qixing Group kombinerer dette firma forskning, udvikling, produktion, salg og service. Det kan prale af et professionelt teknisk team fra Taiwan, fokuseret på maskinværktøjsindustrien og anvender avancerede processer og videnskabelig styringspraksis. Virksomheden producerer forskellige bearbejdningscentre, herunder lodrette, højhastigheds, landskab, vandret (kedeligt) og flere typer fem-akset bearbejdningscentre som kran, vugge og bevægelige søjlemodeller. De tilbyder omfattende produktionsværktøjer og tjenester såsom produktudvælgelse, procesplanlægning og prøveudskæring skræddersyet til kundespecifikationer. Med servicecentre i adskillige byer landsdækkende sikrer de hurtig service, omfattende teknisk support og robust eftersalg af deres kunder.
Produktegenskaber

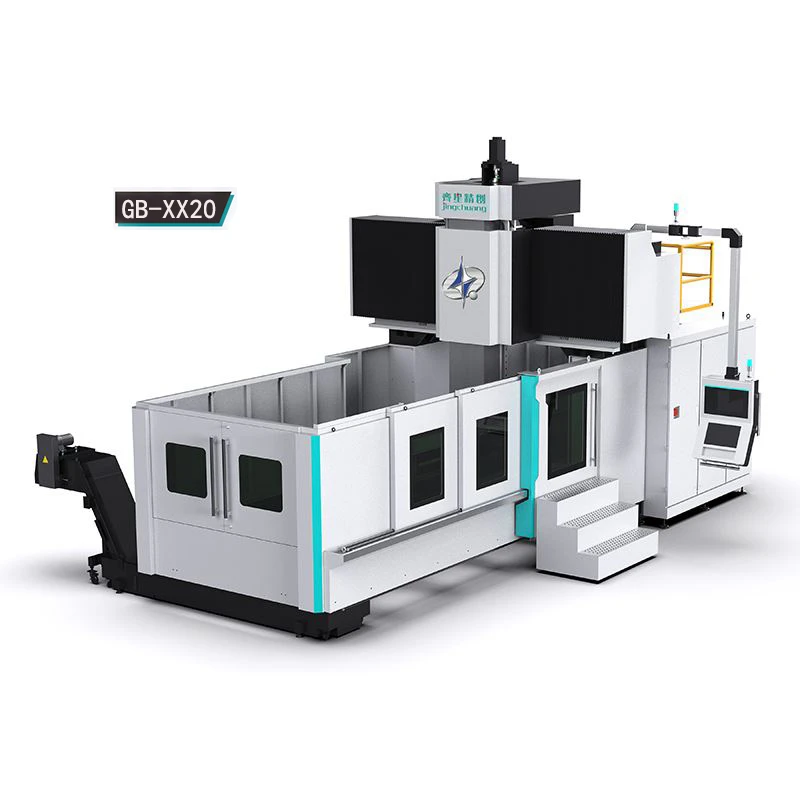

1. Den samlede mekaniske design af vores 5 -akse -gantry CNC er meget stiv, der simuleres ved endelig elementanalyseteknologi. Strukturen er støbt med HT300-materiale og har gennemgået sekundær annealing for fuldstændigt at eliminere støbning af stress og intern stress forårsaget af ru bearbejdning, som kan sikre den strukturelle stivhed og stabilitet til at imødekomme de tunge belastningsskærende krav til værktøjsmaskiner og sikre langvarig ikke-deformation.
2. De vigtigste dele er præcisionshåndskrabning (skrabning) i overensstemmelse med standarderne for avancerede tyske og japanske maskinværktøjsfabrikker, så alle ledoverflader og glidende overflader på maskinværktøjet kan opnå geometrisk nøjagtighed med høj præcision for at sikre maskinens nøjagtighed og levetid.
Teknisk specifikation
|
High Efficiency Gantry Machining Center |
|||
|
Maskintype(5 Axis Gantry CNC) |
enhed |
GB-XX20-serien |
|
|
Arbejdsbænk |
|||
|
Tabelområde |
mm |
3000/4000/5000*1800 |
|
|
T-slot (størrelse*mængde*afstand) |
mm |
9*22*200 |
|
|
Maksimal belastning af arbejdsbænk |
kg |
12000/16000/18000 |
|
|
Rejse |
|||
|
X-akse rejser |
mm |
3100/ 4100/5100 |
|
|
Y-aksen rejser |
mm |
2000 |
|
|
Z-akse rejser |
Fire-ledningsrullebane T-RAM Square Ram (Hard Rail) |
800/1000/1200/1500 |
|
|
Afstand fra spindel næse til bord (geartype) |
Z-aks rejser =800 |
mm |
250-1050 |
|
Z-aks rejser =1000 |
mm |
250-1250 |
|
|
Z-aks rejser =1200 |
mm |
250-1450 |
|
|
Z-akse rejser =1500 Square Ram (Hard Rail) |
mm |
250-1750 |
|
|
Dobbelt kolonneafstand (dørbredde) |
mm |
2000 |
|
|
Hovedakse |
|||
|
Spindelkraft (kontinuerlig/30min -vurdering) |
KW |
18.5/22 22/26 30/37 |
|
|
Spindelhastighed (Wire Rail Spindle Head) |
To trins geartype |
RPM |
4500 |
|
Spindel Taperhul |
- |
Bt -50/bbt -50/cat -50 |
|
|
Foder |
|||
|
Skærere tilførselshastighed |
mm/min |
1-12000 |
|
|
Hurtig foderfrekvens |
m/min |
X/Y/ Z: 20/20/15 |
|
|
X/å/z Feedmotor |
Power (KW) |
KW |
X/Y/Z: 7/7/7 eller 6/7/7 |
|
Præcision |
|||
|
Placeringsnøjagtighed |
Se ISO 230-2 |
mm |
± 0. 013/ fuldt slagtilfælde |
|
Reproduktionsnøjagtighed |
Se ISO 230-2 |
mm |
±0.003 |
|
Automatisk værktøjsændring |
|||
|
Værktøjsopbevaringskapacitet |
Vertikal værktøjsændring |
PCS |
40T/60T/90T/120T |
|
Maksimal værktøjsvægt |
kg |
20 |
|
|
Automatisk værktøjsskift værktøjsstørrelse (fuldt værktøj/tomt værktøj) |
mm |
∅125/∅250 |
|
|
Skaft type |
- |
Bt -50/bbt -50/cat -50 |
|
|
Andre |
|||
|
Elektricitetsefterspørgsel |
Kva |
55/60/60 |
|
|
Barometrisk efterspørgsel |
kg/cm² |
8 |
|
|
Maskinvægt |
kg |
32000/38000/45000 |
|
|
Gulvareal (l*w*h) |
mm |
8800/10800/12800*5500*5200 |
|
Fordele for gantry CNC -værktøjsmaskiner
1Gantry CNC -maskinværktøjer har en stor arbejdskonvolut, hvilket gør dem perfekte til håndtering af store og tunge arbejdsemner. Dette generøse arbejdsområde er ideelt til at producere betydelige komponenter i brancher som rumfart, bilindustri og konstruktion.
2.Superior stivhed og stabilitet:Gantry -designet tilbyder enestående stivhed og stabilitet, minimerer vibrationer og sikrer præcis bearbejdning. Denne robuste konstruktion giver maskinen mulighed for at opretholde stramme tolerancer og levere konsistente resultater af høj kvalitet, selv under tunge operationer.
3.Fleksible bearbejdningsevne:Gantry CNC -maskiner kan udføre en række bearbejdningsoperationer, såsom fræsning, boring, skæring og routing. Deres alsidighed gør dem velegnede til en lang række applikationer, fra indviklede dele til store fremstillingsprojekter.
4. Udgivet produktivitet:Gantry CNC-maskindesign understøtter samtidige multiakse-operationer, hvilket forbedrer produktiviteten markant. Evnen til at maskine flere funktioner i en enkelt opsætning reducerer behovet for omplacering af emnet, hvilket sparer tid og forbedrer effektiviteten.
5.Adaptabilitet til komplekse opgaver:Disse maskiner udmærker sig ved håndtering af komplekse og detaljerede bearbejdningsopgaver. Avancerede kontrolsystemer og fleraksefunktioner muliggør den nøjagtige oprettelse af indviklede geometrier, der opfylder kravene fra industrier, der kræver høj nøjagtighed og kompleksitet.
